N系列汽車驅動橋總成產品簡介

發布時間:2015-11-19

一、HT24N-122-4.11驅動橋總成主要用途及適用范圍

  HT24N-122-4.11驅動橋總成是我公司開發的具有良好使用性能的汽車驅動橋總成,主要具有承載能力強、噪聲低、強度高、用途廣泛的特點。根據用戶需要可選裝ABS防抱死系統和自動間隙調整臂。

二、HT24N-122-4.11驅動橋總成結構和特點簡介

  HT24N-122-4.11驅動橋總成由琵琶式整體式橋殼、主減速器總成、“S”凸輪、帶滾輪制動器總成、制動鼓及輪轂總成、全浮式半軸等件組成。它具有噪音低、運行平穩、安全系數高、制動性能好等優點。主要有以下特點:

  1.結構簡便,承載能力大。

  驅動橋總成滿載軸荷為11000kg,滿足額定載荷要求,結構及裝配方法簡單,在使用、維修等方面安全、可靠、方便。

  2.制動力矩大,性能好。

  根據客車制動系統的特點,制動器的蹄片直徑選用φ410mm,制動蹄片加寬為220mm,并且采用了“S”凸輪、帶滾輪結構,可選用石棉、半金屬、無石棉等磨擦片。制動時,隨著凸輪的轉動而推開蹄片、達到制動目的,它的傳動比保持不變,因此可以減少制動跑偏的現象,根據整車的制動力矩測量,后橋制動力矩可達到12900N.M。

  3.主減速器總成噪音低,傳遞扭矩大。

  主減速器總成突緣端面至橋殼中心線距離為390mm(見安裝尺寸圖)。主、從動錐齒輪有噪音低、壽命長的特點,其傳遞扭矩30000N.M,裝配成總成后噪音在84dB以下,壽命可達70萬次以上。

  4.可配裝ABS和自動間隙調整臂。

  HT24N-122-4.11驅動橋總成可配裝ABS和自動間隙調整臂,大大提高了汽車制動時的安全與可靠性。當汽車制動時,ABS通過調節制動管路的壓力,控制各個車輪制動器的制動力,使汽車在緊急制動時車輪不被抱死,從而防止甩尾、側滑,保證轉向輪在制動時的轉向能力,避免機件的損壞和人身傷亡事故,避免了輪胎的局部磨損,延長使用壽命,并使制動距離縮短。

三、主要技術參數

驅動橋總成主要技術參數

滿載軸荷

11000kg

最大輸出扭矩

30000N.m

輪距

1860mm

主減速比

4.11

鋼板彈簧中心距及傾角

1033mm×2°

制動器形式

“S”凸輪,帶滾輪,鑄件底板,無石棉襯片Φ410×220

裝配中心高

390mm(前置postposition)

突緣

止口直徑

φ95mm

聯接孔直徑

8-φ16.1mm

聯接孔位置

φ140mm

橋體結構

鋼件

配用輪輞及輪胎規格

11R22.5

輪胎螺栓直徑(長度)及分度圓

10×M22×1.5/φ335

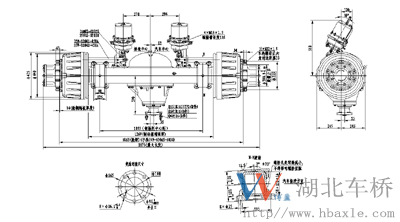

四、HT24N-122-4.11驅動橋總成結構特點及安裝尺寸

驅動橋總成結構參數圖
